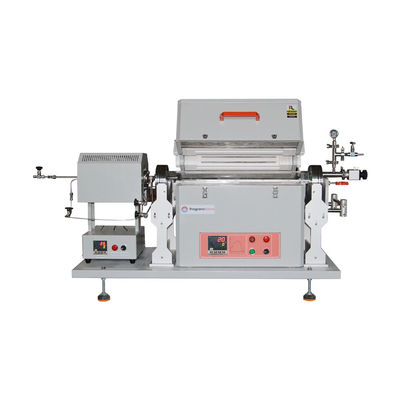

CVD 2D TMD katmanları için katı öncül sublimatörlü 1100C Kuvars Tüp Fırını

Oksidasyon Difüzyon Termal Anealing Tüp Fırını Ürün Özetleri

PTC D110/440/12NG, bir öncü süblimasyon takımı olan kompakt 1100 °C CVD boru fırınıdır.Toplamda dört kanallı gaz girişleri, çeşitli gazların beslenmesini sağlayan süblimasyon üzerine inşa edilmiştir.Sağ flens üzerine monte edilmiş numune tutucu takımı, numuneyi kolay bir şekilde yüklemek / boşaltmak için kaydırılabilir..

Ana Özellikleri

• Kompakt CVD fırın sistemi:
• 4.33" O.D x 4.05" I.D x 29.13" Uzunluğu Kuvars tüpü (OD 110 x ID 103 x L 740, mm)
• 1100oC Maks. çalışma sıcaklığı +/- 1oC doğrulukla
• Sağ tarafındaki su soğutma flens kolay örnek yükleme için kaydırılabilir
• Isıtıcı ve fırın arasındaki sol tarafta su soğutma flens önceden ısıtılmış gaz giriş ve mühürleme için kullanılır
• Dört kanal gaz girişi (1/8 "Dia tüp ve tüp montajı) sol taraf flange içinde yerleştirilmiştir
• Bir küçük ısıtıcı, giriş gazını, sıvıyı veya katı kimyasalları buharlaştırmak için fırının sol taraf flensine takılır ve daha sonra CVD fırına teslim edilir:
• Daha fazla ayrıntı için sol resme tıklayın:
• 1.2'O.D x 6'L SS tüpü ısıtma odası olarak
• Vakum mühürlü 1" ID küçük kuvars tüp ısıtıcının içinde (Pic 2)
• 400oC Maks. çalışma sıcaklığı (1000oC ısıtıcı talep üzerine mevcuttur)
• Sol tarafındaki flens gaz mühürleme ve giriş için

1200 Serisi Laboratuvar Fırınları için Ramp, Konaklama ve Soğutma Eğitimleri

Güvenlik Önlemleri

• İnşaa edilmiş ammeter ve çift voltmeter kolay izleme ve sorun giderme için.
• Aşırı ısınma koruması, sıcaklık kabul edilebilir aralıkların dışındaysa (kontrolörün kılavuzuna bakınız) veya termokopelin bozulduğunda veya arızalı olduğunda boru fırını kapatır
• Güç arızası koruması, güç yeniden kurulduğunda arıza noktasından hemen sonra fırının çalışmasına devam eder.
• Mikroprosesör tabanlı kendi kendine ayarlama PID kontrolü, minimum aşırılık ile en iyi termal süreci sağlar

Ürün Galerisi

CVD boru fırını için öncü sublimatör cihazı

Teknik özellikler

Başvuru Notları

• Gerekli güvenlik kontrolleri ve gözetim olmadan fırın borusuna Hidrojen veya Metan gibi patlayıcı gazları doldurmayın.
• Kuvars tüplü laboratuvar boru fırınları vakum ve düşük basınç altında < 0,2 bar / 3 psi / 0.02 MPa altında kullanılmak üzere tasarlanmıştır
• Uzun süreli kullanım sırasında ateşe dayanıklı seramiklerin yüzeyinde küçük çatlaklar ortaya çıkabilir. Bu normal bir durumdur ve çatlaklar alümina kaplama ile onarılabilir

Boyut Karşılaştırması
