1700C Tek Bölge Döner Tüp Fırını Flanşlı ve 80mm Alümina Tüplü - PTR D80/300/17

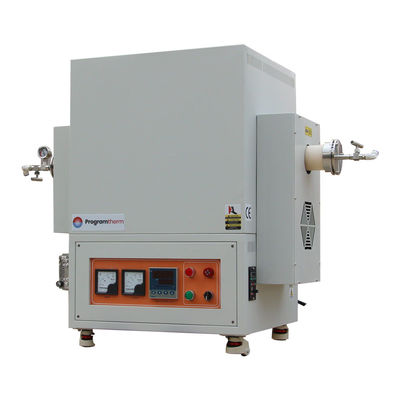

Ürün Genel Görünümü

PTR D80/300/17 1700°C tek bölge, bank üstü döner boru fırınıdır.içindeki toz veya granüler numunelerin atmosfer veya vakum sinterleme ile tam ve eşit bir şekilde reaksiyona girmesine izin verirÇift katmanlı karbon çelik kabuk yapısı. 1800# yüksek alüminyum seramik yalıtım. 99.5% alüminyum boru, 1/4 "gaz borusu adaptörü ile hızlı açılan mühürleme flensleri, MoSi2 ısıtma elemanları,+/-1C doğruluğu ile programlanabilir 30 segmentli dijital denetleyici.

Ana Özellikleri

• Tmax 1700°C
• Tek Bölge, tezgah, dönen boru fırını
• Çifte çelik yapısı, minimum ısı kaybı
• Tek kanal gaz tedarik sistemi bireysel seti
• Dönüş hızı 1-8 rpm
• Maksimum sıcaklık istikrarı ve tekdüzelik için lif yalıtımlı oda
• Güçlü MoSi2 ısıtıcı elemanlar, eşit sıcaklığı sağlar
• Programlanabilir 30 segmentli dijital PID denetleyici
• 99% 5 alüminyum içeriği işleme tüpü, 1/4 inçlik gaz borusu adaptörü ile SS304 mühürleme flensleri
• Çift flens desteği daha iyi mühürleme ve daha uzun tüp ömrü sağlar
• Uzun ömürlü B tipi termokopl
• CE sertifikalı, standart

Güvenlik Önlemleri

• İnşaa edilmiş ammeter ve çift voltmeter kolay izleme ve sorun giderme için.
• Aşırı ısınma koruması, sıcaklık kabul edilebilir aralıkların dışındaysa (kontrolörün kılavuzuna bakınız) veya termokopül bozulduğunda veya arızalı olduğunda fırını kapatır.
• Güç arızası koruması, güç yeniden sağlandığında, arızadan hemen sonra fırının çalışmasına devam eder.
• Mikroprosesör tabanlı öz ayarlama PID kontrolü, minimum aşırılık ile en iyi termal süreci sağlar

Ürün Ayrıntıları

1700°C Tek Bölge Döner Tüp Fırını Flanşları ve Alümina Tüpleriyle

• 1700°C tek bölge döner boru fırını esas olarak beş parçadan oluşur: fırın gövdesi, fırın borusu, flens mühürleme aksesuarları, gaz tedarik sistemi ve sıcaklık kontrol sistemi
• Fırının dış çelik kabuğu turşulama ve fosfatlama ile işlenir, yüzeyde çevre toz kaplama, korozyon ve oksidasyon direnci, yerleşik soğutma fanı,Yüzey sıcaklığı Rt+45°C
• Mükemmel görünüm, ISO, CE uyumluluğu

1700°C Tek bölge yüksek sıcaklıklı Döner tüp fırın odası

• Yüksek alümina seramik yalıtım, CNC gravür, oda duvarları sıkı bir şekilde bağlanır, U tipi MoSi2 ısıtıcısı, 1800C'ye kadar sıcaklığa dayanıklı
• Isıtma uzunluğu 300mm, alüminyum borusunun çapı 40-80mm için uygundur. Yüksek alüminyum işleme borusu, 1700°C'ye kadar sıcaklığa dirençli,Fırın borusunun içindeki ısıtma bölgesinin kritik kısmı seramik boru fişleriyle donatılmıştır, ısı kaçışını etkili bir şekilde engelleyebilir ve ısı kaybını azaltabilir
• B tipi termokop

NOT:Kamera yapısı sadece referans içindir, gerçek tasarıma standart olarak bakınız.

Döner eklemli hızlı açılış flange, 1/4 "pagoda gaz nozu

• Malzemelerin hızlı yüklenmesi ve boşaltılması için SS304 hızlı açılan flens aksesuarları ile donatılmış, yüksek sıcaklığa dayanıklı flüor kauçuk mühürleme halkaları ile mühürlenmiştir
• Hava girişi ve çıkışı, 8 mm dış çaplı bir PTFE borusuna bağlanabilen G1 / 4 inçlik pagoda hava nozu alıyor.
• Fırın borusunun güvenli ve istikrarlı çalışmasını sağlamak için ayarlanabilir flens kolları ile donatılmıştır

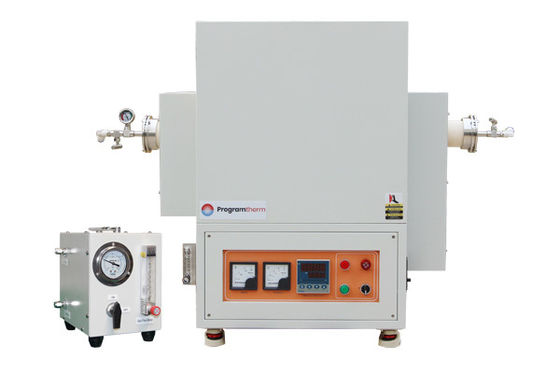

Tek kanal gaz kaynağı cihazının bireysel seti

• 1200C-1700C laboratuvar boru fırınlarının hepsi tek kanallı bir gaz kaynağı aygıtı ile donatılmıştır
• Çift ferrule eklemler; gaz yüzen akış ölçer, akış hızı ayarlanabilir aralıkları 60-600ml/dakikadır
• Kullanılabilir gazlar: N2, Ar, H2, CO vb.

NOT:Kıtırıcı gazları doldururken, kontrol valfleri, tek yönlü valfler, egzoz gazı arıtma sistemleri vb. yapılandırılmalıdır.

1700°C tek bölge yüksek sıcaklıklı dönen boru fırını için kontrol paneli

• Paneldeki sıcaklık kontrolörü, Ammeter, voltmeter, fonksiyon düğmeleri ile entegre tasarım
• 30 segmentli programlarla akıllı PID sıcaklık kontrolörü, ±1°C doğruluk
• Güçten çıkma, aşırı sıcaklık, termokopül kırılması ve tükenme koruması
• Kendini ayarlayan sıcaklık fonksiyonu
• 485 iletişim arayüzü ile (Farklı)

1700°C tek bölgelik Döner boru fırını için ısıtma programları

• Programlanabilir 30 segment, ısıtma hızı 1-10C/min serbest ayarlanabilir
• İyi ısı yalıtımı, doğal soğutma, hafif soğutma
• 7 inç dokunmatik ekran panel isteğe bağlıdır, ısıtma programları zamanında gösterilebilir ve indirilebilir

Teknik özellikler

Başvuru Notları

• İşleme tüp basıncı 0.02MPa daha düşük olmalıdır
• Gaz kaynağı basınç düşürücü valfi donatmalıdır
• H2 gibi redüksiyon gazları doldurmadan önce, tüp dışarı hava pompalamak gerekir

Boyut Karşılaştırması
