1400°C Dikey Hidrojen Tüp Fırını, Çakma Aygıtı ve OD40 Alümina Tüpü

Ürün Genel Görünümü

PTV D40/300/14, PLC otomatik gaz yer değiştirme ve kuyruk gazı yanması ile özelleştirilmiş dikey hidrojen boru fırınıdır. 40 mm çaplı alümina işleme borusu, SiC ısıtma elemanları,Dikey boru fırının sıcaklığı doğruluk +/-1C ve 32 segment programları ile yüksek hassasiyetli bir SCR güç denetleyici tarafından kontrol edilir1400C'ye kadar Hidrojen veya diğer gaz koşullarında çeşitli yeni malzemelerin ısı tedavisi için tasarlanmıştır.

Ana Özellikleri

• Tmax 1400°C
• Tek ısıtma bölgesi, dikey hidrojen atmosferi tüp fırını
• Bireysel kontrol dolabı, hidrojen atmosferi
• Tamamen otomatik PLC kontrolü gaz değiştirme sistemi ve H2 yanma cihazı
• H2 güvenliği çalışması için tek yönlü valf ve kontrol valfi donatır
• S tipi termokop
• Güçlü U tipi SiC ısıtma elemanları, hızlı ısıtma hızı
• SS304 vakumlu mühürleme flensleri, valf ve basınç ölçer dahil
• 99% 5 alümina tüpü
• +/-1C doğruluğuyla dijital PID programlanabilir 32 segment
• CE Standartı

Güvenlik Önlemleri

• İnşaa edilmiş ammeter ve çift voltmeter kolay izleme ve sorun giderme için.
• Aşırı ısınma koruması, sıcaklık kabul edilebilir aralıkların dışındaysa (kontrolörün kılavuzuna bakınız) veya termokopül bozulduğunda veya arızalı olduğunda fırını kapatır.
• Güç arızası koruması, güç yeniden sağlandığında, arızadan hemen sonra fırının çalışmasına devam eder.
• Mikroprosesör tabanlı öz ayarlama PID kontrolü, minimum aşırılık ile en iyi termal süreci sağlar

Ürün Ayrıntıları

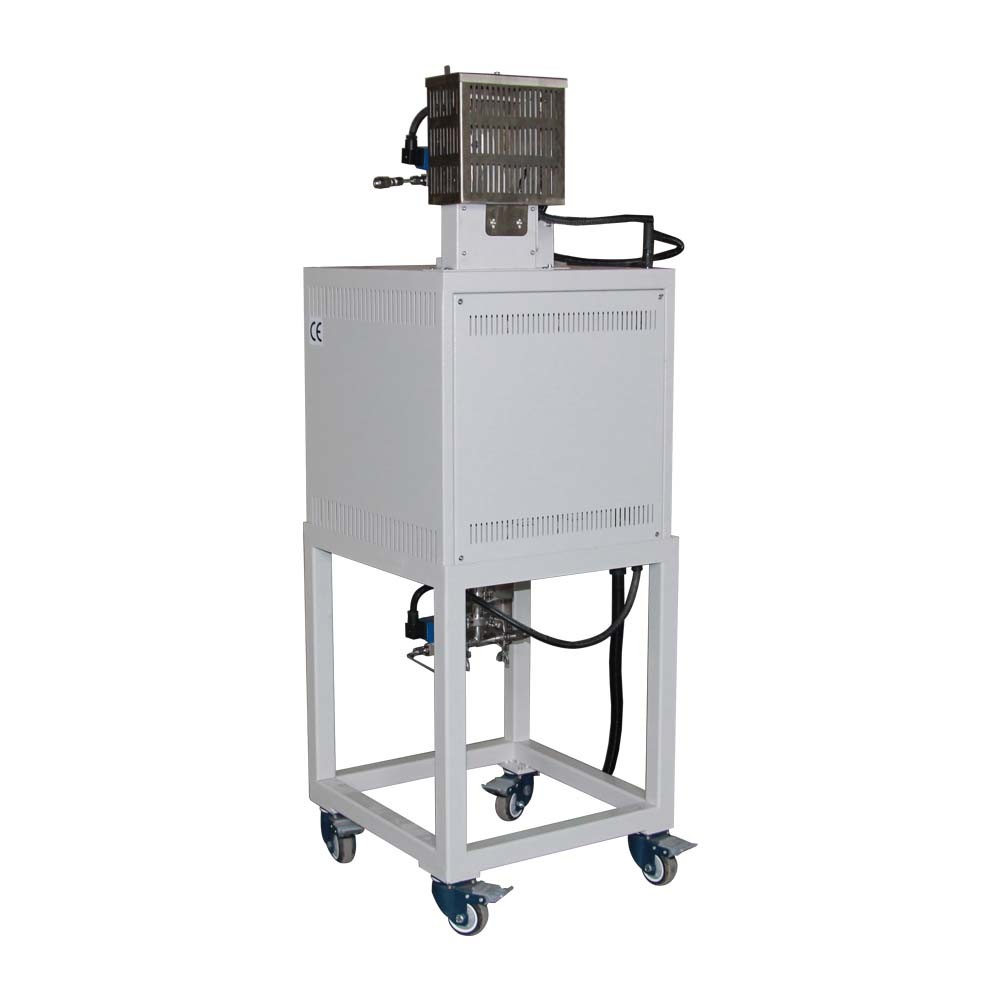

1400°C Tek ısıtma bölgesi dikey hidrojen boru fırını

• Dikey hidrojen boru fırını esas olarak yedi parçadan oluşur: fırın gövdesi, alümina borusu, mühürleme flens parçaları, gaz kaynağı sistemi, çakma sistemi,PLC sıcaklık kontrol sistemi ve mobil destek
• Fırının dış çelik kabuğu turşulama ve fosfatlama ile işlenir, yüzeyde çevre toz kaplama, korozyon ve oksidasyon direnci, yerleşik soğutma fanı,Yüzey sıcaklığı Rt+45°C
• Mükemmel görünüm, ISO, CE uyumluluğu

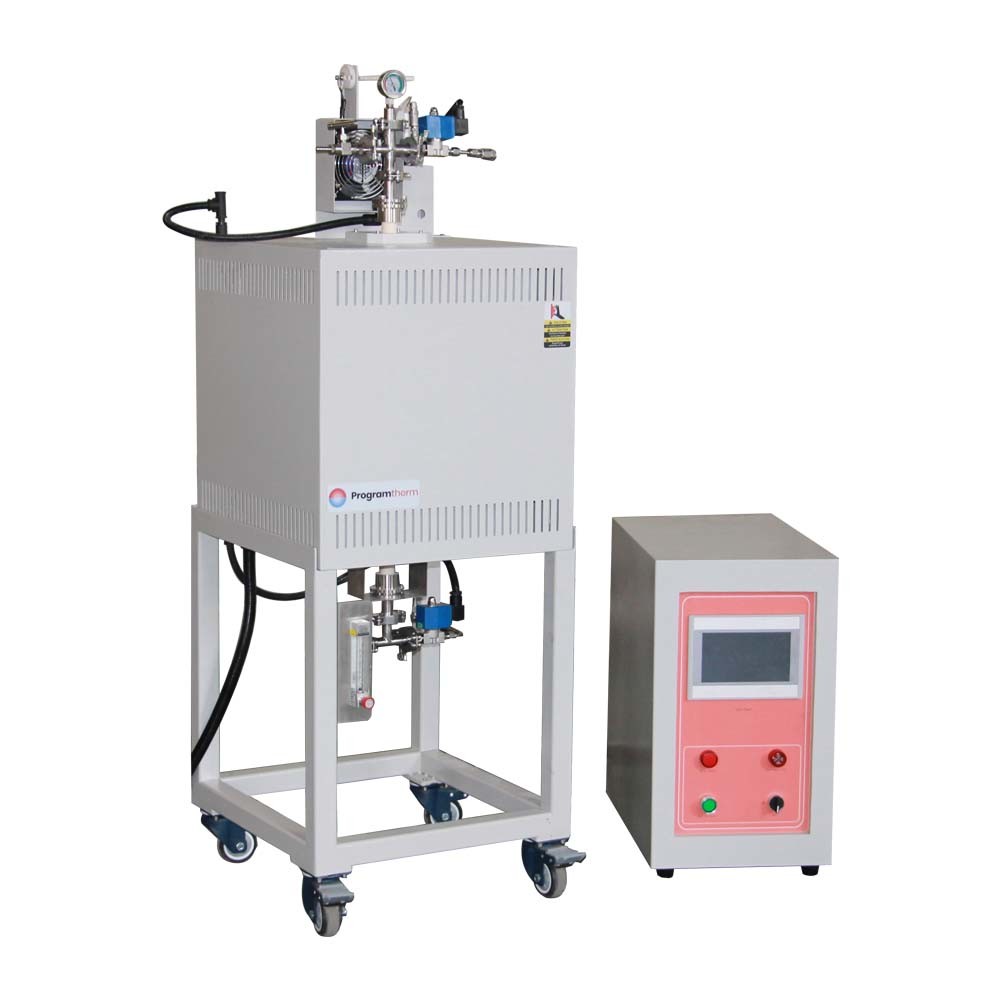

1400°C dikey hidrojen boru fırını için PLC kontrol sistemi

• 7 inç dokunmatik ekran paneli, bireysel kontrol dolabı
• PLC otomatik gaz yer değiştirme ve kuyruk gazı tutuşturma
• Uzaktan kumanda modülü ile donatılmış

İki kanallı gaz tedarik sistemi

• Malzemelerin hızlı yüklenmesi ve boşaltılması için SS304 hızlı açılan flens aksesuarları ile donatılmış, yüksek sıcaklığa dayanıklı flüor kauçuk mühürleme halkaları ile mühürlenmiştir
• Gaz doldurma için solenoid valfi. Hava girişi ve çıkışı, 8 mm dış çaplı bir PTFE borusuna bağlanabilen G1 / 4 inçlik pagoda hava nozunu benimser. Maksimum vakum 10 * -7torr'a ulaşabilir.
• Fırın borusunun güvenli ve istikrarlı çalışmasını sağlamak için ayarlanabilir flens kolları ile donatılmıştır

Hidrojen yakma cihazı

• Hidrojen cihazı donatmak, azaltma gazı gaz çıkışında yakılır
• Termokopül, sıcaklığın ayarlanmış değerden (200-300 derece ayarlanmış) daha düşük olduğunu algıladığında, tekrar yanmaya başlar.ve korunmak için azot ile doldurulacak, güvenli ve güvenilir.
• Çift ferrule eklemler; gaz yüzen akış ölçer, akış hızı ayarlanabilir aralıkları 60-600ml/dakikadır
• Kullanılabilir gazlar: N2, Ar, H2, CO vb.

NOT: Redüksiyon gazını doldururken, kontrol valfleri, tek yönlü valfler, egzoz gazı arıtma sistemleri vb. yapılandırılmalıdır.

Teknik özellikler

Başvuru Notları

• Fırın borusundaki basınç 0.02MPa daha düşük olmalıdır
• Gaz kaynağı basınç düşürücü valfi donatmalıdır
• H2 gibi redüksiyon gazları doldurmadan önce, tüp dışarı hava pompalamak gerekir
• Tüp gaz girişinden gaz doldurmak zaman, gaz çıkış vana açık olduğundan emin olmalısınız

Boyut Karşılaştırması
