1200°C Gaz Filtresi ve Kuvars Tüplü Laboratuvar Döner Tüp Fırını OD100mm

Ürün Genel Görünümü

PTR D100/400/12, laboratuvar için tek bir ısıtma bölgesi, 1200°C'lik bir fırın.Parçacık maddeleri için özellikle uygundur. Kalsinasyon gibi yüksek sıcaklıklarda vakum veya atmosfer koruması altında sürekli akış yapan sıvı işlemleri, vakum film kaplamaları, CVD deneyleri ve nadir toprakların hazırlanması için fiziksel bileşen testleri, elektronik aydınlatma, kristal kızartma, biyolojik seramik, elektronik seramik, özel alaşım,manyetik malzeme, hassas döküm ve metal ısıl işleme..

Ana Özellikleri

• Tmax 1200°C
• Tek ısıtma bölgesi, bölünür, dönen boru fırını
• Malzeme karıştırmak için 4 karıştırma bıçağı ile yüksek saflıklı şeffaf kuvars cam tüpü yapısı
• Hızlı ve kolay boru erişimi için bölünmüş fırın odası
• Dönüş hızı 0.1-10rpm/min
• Tmax vakum seviyesi 10E-7 torr,tek gaz kanalı besleme sistemi
• SS304 iğne valfleri ve basınç ölçerli hızlı açılan mühürleme flansları
• Her tarafta yerleştirilmiş ısıtma telleri ile lif yalıtım odası, eşit sıcaklığı sağlar
• N tipi termokop
• Programlanabilir 32 bölümlü akıllı PID sıcaklık kontrolörü
• CE sertifikalı

Güvenlik Önlemleri

• İnşaa edilmiş ammeter ve çift voltmeter kolay izleme ve sorun giderme için.
• Aşırı ısınma koruması, sıcaklık kabul edilebilir aralıkların dışındaysa (kontrolörün kılavuzuna bakınız) veya termokopül bozulduğunda veya arızalı olduğunda fırını kapatır.
• Güç arızası koruması, güç yeniden sağlandığında, arızadan hemen sonra fırının çalışmasına devam eder.
• Mikroprosesör tabanlı öz ayarlama PID kontrolü, minimum aşırılık ile en iyi termal süreci sağlar

Ürün Ayrıntıları

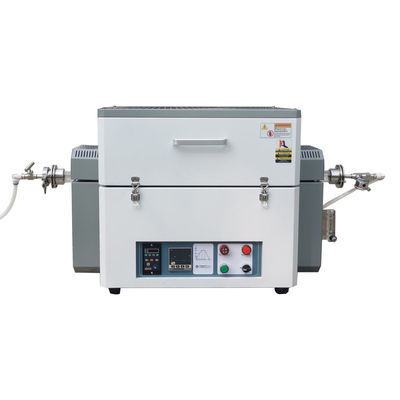

1200°C Tek ısıtma bölgesi gaz filtreleme sistemi olan laboratuvar boru fırını

• 1200 °C tek bölge laboratuvar dönen boru fırını esas olarak altı parçadan oluşur: fırın gövdesi, fırın tüpü, flens mühürleme aksesuarları, gaz kaynağı sistemi,sıcaklık kontrol sistemi ve gaz filtreleme sistemi
• Fırının dış çelik kabuğu turşulama ve fosfatlama ile işlenir, yüzeyde çevre toz kaplama, korozyon ve oksidasyon direnci, yerleşik soğutma fanı,Yüzey sıcaklığı Rt+45°C
• Mükemmel görünüm, ISO, CE uyumluluğu

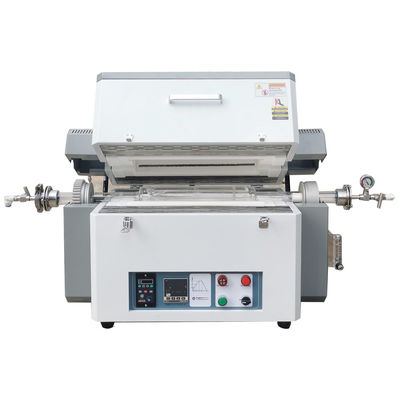

Kuvars borusu olan 1200°C boru fırın odası

• Fırın, vakum filtreli ve sıkı bir şekilde bir parçaya bağlı iki yarı dairesel seramik lif malzemeden yapılır. 1200 ° C'ye kadar sıcaklığa sahip gömülü HRE alaşım direnci tel
• Isıtma bölgesi uzunluğu 400 mm'dir ve 40-80 mm'lik kuvars tüplerine uyarlanabilir.
• İşleme tüpü, yüksek saflıkta şeffaf kuvars tüpünden yapılmıştır, dört simetrik karıştırma bıçağı ile yerleştirilmiştir, dönme hızı ayarlanabilir.Fırın borusunun içindeki ısıtma bölgesinin kritik kısmı seramik boru fişleriyle donatılmıştır, bu da ısı kaçışını etkili bir şekilde engelleyebilir ve ısı kaybını azaltabilir.
• Fırın odasının üstündeki N tipi termokopül

Hızlı açılış flange, fırın tüp destekleri, 1/4 "pagoda gaz nozu

• Malzemelerin hızlı yüklenmesi ve boşaltılması için SS304 hızlı açılan flens aksesuarları ile donatılmış, yüksek sıcaklığa dayanıklı flüor kauçuk mühürleme halkaları ile mühürlenmiştir
• Hava girişi ve çıkışı, 8 mm dış çaplı bir PTFE borusuna bağlanabilen G1 / 4 inçlik pagoda hava nozu alıyor.
• Fırın borusunun güvenli ve istikrarlı çalışmasını sağlamak için ayarlanabilir flens kolları ile donatılmıştır

Bireysel gaz tedarik cihazı seti

• 1200C-1700C laboratuvar boru fırınlarının hepsi tek kanallı bir gaz kaynağı aygıtı ile donatılmıştır
• Çift ferrule eklemler; gaz yüzen akış ölçer, akış hızı ayarlanabilir aralıkları 60-600ml/dakikadır
• Kullanılabilir gazlar: N2, Ar, H2, CO vb.

Not: Redüksiyon gazını doldururken, kontrol valfleri, tek yönlü valfler, egzoz gazı arıtma sistemleri vb. yapılandırılmalıdır.

1200 °C laboratuvar dönen boru fırını için kontrol paneli

• Paneldeki sıcaklık kontrolörü, Ammeter, voltmeter, fonksiyon düğmeleri ile entegre tasarım
• 32 segmentli programlarla akıllı PID sıcaklık kontrolörü, ±1°C doğruluk
• Güçten çıkma, aşırı sıcaklık, termokopül kırılması ve tükenme koruması
• Kendini ayarlayan sıcaklık fonksiyonu
• 485 iletişim arayüzü ile (Farklı)

1200°C laboratuvar dönen boru fırını için ısıtma, konaklama, soğutma programları

• Programlanabilir 32 segment, ısıtma hızı 1-20C/min serbest ayarlanabilir
• İyi ısı yalıtımı, doğal soğutma, hafif soğutma
• 7 inç dokunmatik ekran panel isteğe bağlıdır, ısıtma programları zamanında gösterilebilir ve indirilebilir

TTeknik Özellikler

Başvuru Notları

• İşleme tüp basıncı 0.02MPa daha düşük olmalıdır
• Gaz kaynağı basınç düşürücü valfi donatmalıdır
• H2 gibi redüksiyon gazları doldurmadan önce, tüp dışarı hava pompalamak gerekir

Boyut Karşılaştırması
